Hvorfor kabelsko er det kritiske forsvar dit elektriske system har brug for?

Kabelsko er ikke valgfrit tilbehør – de er kritiske sikkerhedsanordninger designet til at sikre elektriske kabler og forhindre katastrofal skade under kortslutningshændelser. En kortslutningsfejl genererer elektromagnetiske kræfter, der er proportionale med kvadratet af spidsstrømmen, som er i stand til at piske strømførende kabler gennem udstyrsstativer og bringe personale i fare inden for millisekunder. Strømafbrydere kræver typisk 0,06 til 0,1 sekunder at snuble, men maksimal destruktiv kraft opstår lige ved 0,005 sekunder på et 50Hz system. Kabelklemmer udfører deres fastholdelsesfunktion øjeblikkeligt, før beskyttelsesanordninger kan reagere, hvilket gør dem til den primære forsvarslinje mod elektromekaniske kræfter.

I henhold til IEC 61914 defineres kabelklemmer som "enheder designet til at sikre kabler, når de installeres med intervaller langs kablernes længde." I modsætning til kabelbindere eller standardklemmer er klamper specielt konstrueret og testet til at modstå kortslutningskræfter, med klassificeringer baseret på spidsprospektiv kortslutningsstrøm (kA) og installationsafstand.

Hvordan kortslutningskræfter truer kabelsystemer

Under en trefaset kortslutning producerer tilstødende ledere intense elektromagnetiske filtmaskiner. Den frastødende kraft mellem ledere er proportional med kvadratet af den maksimale kortslutningsstrøm, hvilket skaber øjeblikkelig stress, som standard kabelstyringsprodukter ikke kan indeholde. I et datacenter kan usikrede kabler ødelægge serverracks til en værdi af måneders udskiftningstid; i industrielle omgivelser risikerer det samme scenarie brand, skader og langvarig nedetid.

Det kritiske tidsgab

At forstå tidslinjen for en fejlhændelse af slører, hvorfor passiv tilbageholdenhed er uerstattelig:

• 0,005 sekunder: Den maksimale elektromagnetiske kraft opstår på 50Hz-systemer
• 0,06–0,1 sekunder: Strømafbrydere udløses og udbedrer fejlen
• Resultat: Uden kabelklemmer oplever kabler uhæmmet bevægelse under hele fejlvarigheden

Dette tidsgab betyder, at ingen aktiv beskyttelsesanordning kan forhindre den indledende mekaniske korrekt ødelæggelse - det kan kun specificerede kabelklemmer.

Hvilke kabelklemmetyper passer til forskellige applikationer

Valg af den korrekte klampertype udførelse af kabelkonfiguration, spændings- og miljøforhold. Brug af en inkompatibel klamptype kan resultere i utilstrækkelig fastholdelse under fejltilstande.

Retningslinjer for materialevalg

Materialevalg har direkte indflydelse på ydeevnens levetid og sikkerhedsmargener:

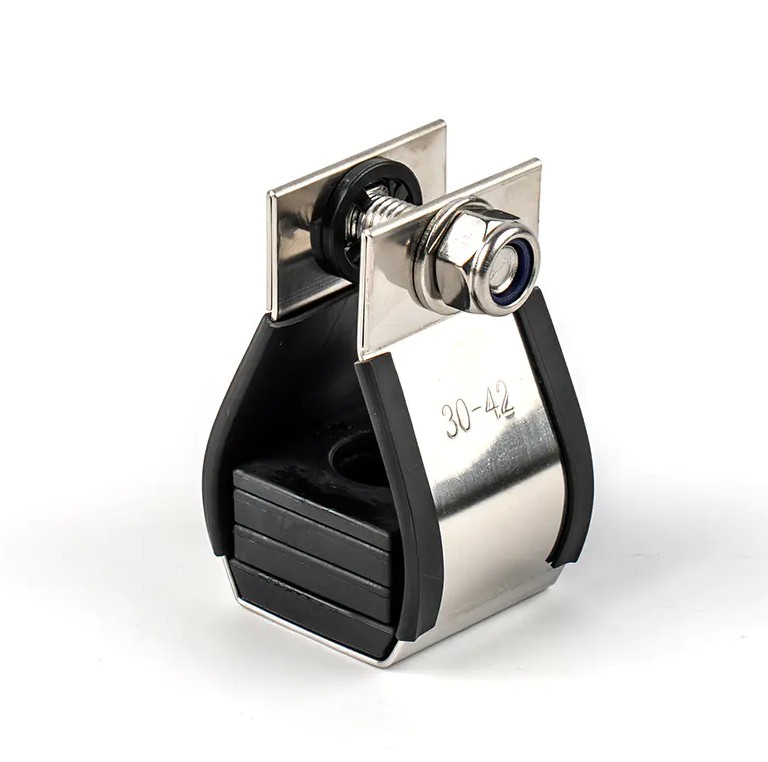

• Rustfrit stål 316: Enestående korrosionsbestandighed til marine, offshore og kemiske miljøer; modstår ekstreme elektromekaniske kræfter
• Aluminium: Letvægts med stærke mekaniske egenskaber; velegnet til indendørs og udendørs LV til HV applikationer
• Polymer/nylon: Omkostningseffektiv til indendørs brug med lav spænding; UV- og brandhæmmende muligheder tilgængelige for specifikke miljøer

Hvordan sikrer IEC 61914 pålidelig beskyttelse

IEC 61914:2021 er den globale accepterede standard for kabelklemme design og test, der erstatter den tvetydighed, der findes i regionale elektriske koder. Mens NEC artikel 392.20(C) og CSA artikel 12-2202 kræver, at kabler skal sikres mod fejlstrømsmagnetiske kræfter, specificerer ingen af ​​dem, hvordan man tester eller verificerer, at fastholdelsesanordninger vil overleve en kortslutningsbegivenhed. IEC 61914 udfylder dette kritiske hul.

Obligatoriske testkategorier i henhold til IEC 61914

Standarden kræver omfattende test på tværs af flere ydeevnedimensioner:

1. Temperaturvurdering: Verificeret drift fra -60°C til 120°C (eller angivet område)
2. Lateral belastningstest: Vedvarende belastning holdt i 60 minutter ved maksimal deklareret temperatur
3. Aksial belastningstest: Modstand mod kabelglidning langs ruten
4. Slagmodstand: Testet ved laveste deklarerede driftstemperatur
5. Korrosions- og UV-bestandighed: Saltspray og accelereret ældningsvalidering
6. Modstand mod elektromekaniske kræfter: Kortslutningsmodstandstest ved deklarerede kA-værdier
7. Flammeudbredelse: Modstand mod flammespredning under fejlforhold

En kritisk skelnen: IEC 61914 kræver kortslutningsprøvningssvarighed på kun 0,1 sekund (fem komplette cyklusser), hvilket er tilstrækkeligt til at afsløre klamens svaghed, fordi den maksimale destruktive kraft opstår inden for de første par millisekunder. Dette adskiller sig fra kablers termiske modstandstest, som kan specificere 63kA i 1 sekund eller 40kA i 3 sekunder - disse klassificeringer adresserer lederopvarmning, ikke mekanisk tilbageholdelse.

Hvilke faktorer bestemmer den korrekte spændespecifikation

Korrekt specifikation kræver, at klamperens deklarerede ydeevne matcher installationens faktiske fejlforhold. Underspecifikation skaber katastrofale sikkerhedsrisici, mens overspecifikation spiller budget uden yderligere fordele.

Nøglespecifikationsparametre

Ingeniører skal beregne og verificere følgende:

• Kabel ydre diameter (OD): Klamper skal passes til den faktiske kappediameter, ikke kun lederstørrelse. En forkert pasform reducerer hurtigholdelseseffektiviteten under fejl.
• Maksimal mulig kortslutningsstrøm: Klappens kA-værdi skal overstige systemets beregnede fejlniveau. Bemærk, at de højeste fejlniveauer ofte forekommer i lavspændingsinstallationer, ikke kun højspændingsanlæg.
• Klompafstand: Producentvurderinger er deklareret med specifikke intervaller (normalt 600 mm). Større afstand øger kraften pr. klem eksponentielt. Kraften mellem ledere beregnes ved hjælp af IEC 61914-formlen, som tager højde for spidsstrøm og kabeldiameter.
• Spændingsklasse og konfiguration: LV-, MV- og HV-systemer præsenterer forskellige kraftprofiler. Enkeltkerne-, trefoil- og quad-formationer kræver hver især specialdesignede klamper.
• Miljøeksponering: Kemisk tilstedeværelse, ekstreme temperaturer, UV-eksponering og brandrisiko dikterer materialevalg og korrosionsbestandighedsklasse.

Et advarende eksempel

Overvej til producenter, der hævder 140kA peak modstå:

• Producent A testet med 35mm kabel kl 600 mm afstand
• Producent B testet med 45mm kabel kl 300 mm afstand

For et system med 60kA fejlniveau, der bruger 30 mm kabel med 1200 mm afstand, ville Producent B's produkt fejle på trods af den identiske overskriftsvurdering. Dette viser, hvorfor indkøbsteams skal gennemgå komplette testrapporter – ikke kun overskrifter – og hvorfor ingeniører skal beskytte specifikationer gennem hele projektets livscyklus.

Hvordan korrekt installation maksimerer sikkerhedsmarginerne

Selv korrekt specificerede klamper kan fejle, hvis de installeres forkert. Installationskvaliteten afgør direkte, om systemet fungerer som testet.

Bedste praksis for installation

1. Følg producentafstand: Installer med intervaller specificeret for den deklarerede fejlstrøm. Der kræves snævrere afstand til scenarier med høj kortslutning.
2. Juster efter kabeldiameter: Sørg for, at klemstørrelsen svarer til den faktiske kabel-OD, idet der tages højde for eventuelle isolerings- eller kappetolerancer.
3. Brug korrekte fikseringer: Monter med hardware godkendt til indeslutningstypen (stige, bakke, stivere eller bjælke).
4. Anvend korrekt øjeblik: Overstramning forvrænger kabelkapperne; under tilspænding tillader glidning. Brug en momentnøgle for at opnå det producentspecifikke holdemoment.
5. Regn for termisk udvidelse: I fleksible systemer, hvor kabler "snakes", tilad ekspansionsbevægelse mellem faste punkter. I stive systemer skal du sikre dig, at spænde og strukturen modstår langsgående termomekaniske kræfter.

Overvejelser om systemdesign

Kabelsystemer falder i to kategorier, hver med forskellige krav til klamper:

• Fleksible systemer: Kablerne er snoet lodret eller vandret, hvilket tillader fri termisk ekspansion og sammentrækning mellem fikseringspunkter. Klamper skal kunne rumme bevægelse og samtidig bevare tilbageholdenhed under fejl.
• Stive systemer: Kabler er fastgjort i længderetningen, hvilket kræver, at klemmen, støttestrukturen og kablets stivhed tilsammen kan modstå termomekaniske kræfter uden skader.

Hvor kabelsko giver kritisk beskyttelse

Kabelsko er essentiel overalt, hvor højeffektkabler løber i nærheden af personale eller kritisk udstyr. Spændingsniveauet er irrelevant - nogle af de højeste fejlniveauer forekommer i lavspændingsinstallationer på grund af lavere systemimpedans.

Ud over sikkerhedsoverholdelse af NEC 392.20(C) og IEC 61914 hjælper en korrekt montering af klamper med at opfylde seismiske krav og forsikringsbetingelser, hvilket reducerer ansvar og forhindrer kostbart efterarbejde.

Konklusion: En proaktiv tilgang til kabelsystemsikkerhed

Kabelsko repræsenterer en lille brøkdel af de samlede projektomkostninger, men giver uerstattelig beskyttelse mod elektromekaniske kortslutningskræfter. Udvælgelsesprocessen skal integrere kabeldiameter, fejlstrømsberegninger, krav til afstand, materialekompatibilitet og miljøeksponering i en sammenhængende specifikation. Indkøbsteams bør behandle klamper som konstruerede sikkerhedskomponenter – ikke råvarer – og verificere, at produkter har uafhængige testrapporter i henhold til IEC 61914:2021, inklusive før- og efterkortslutningstestdokumentation. Ved at specificere og installere kabelsko korrekt fra dag ét sikrer el-entreprenører og anlægsoverholdelse af lovgivningen, beskytter kritisk infrastruktur og sikrer arbejdsmiljøer for personalet.
